SB LED

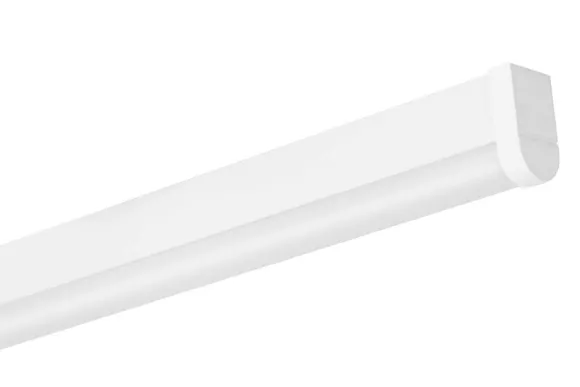

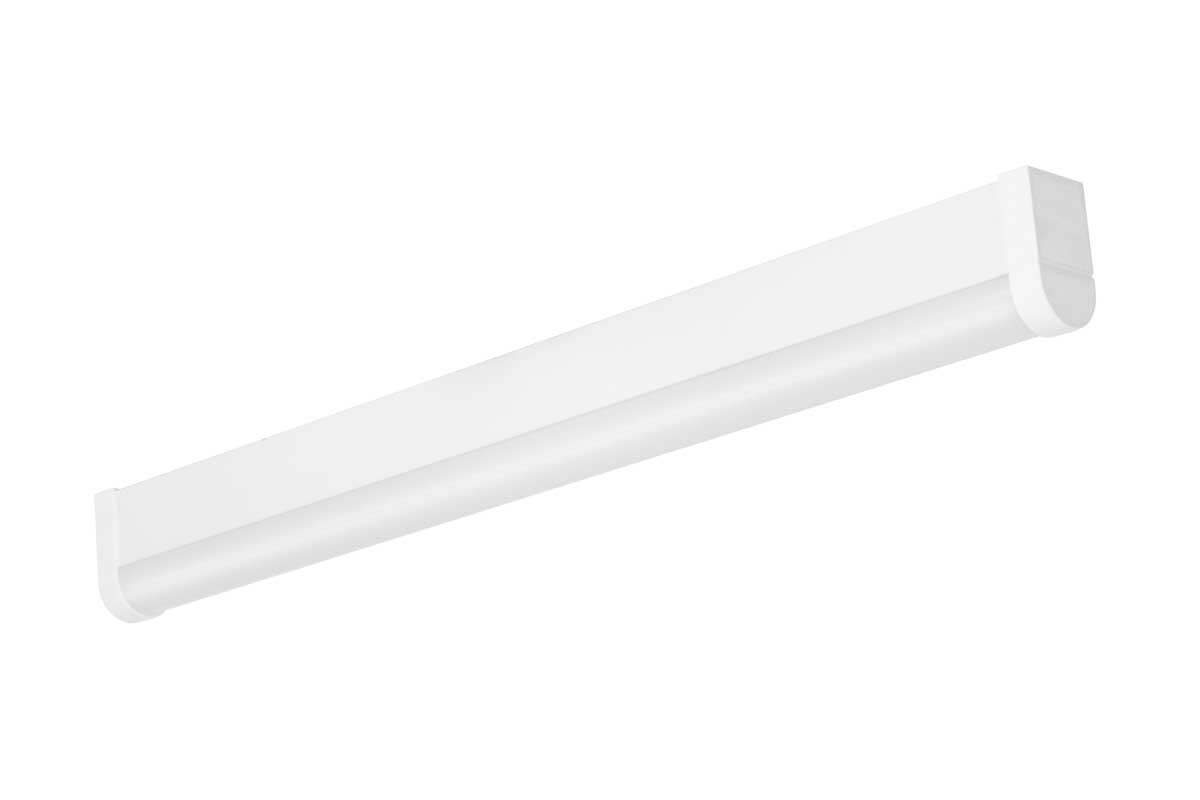

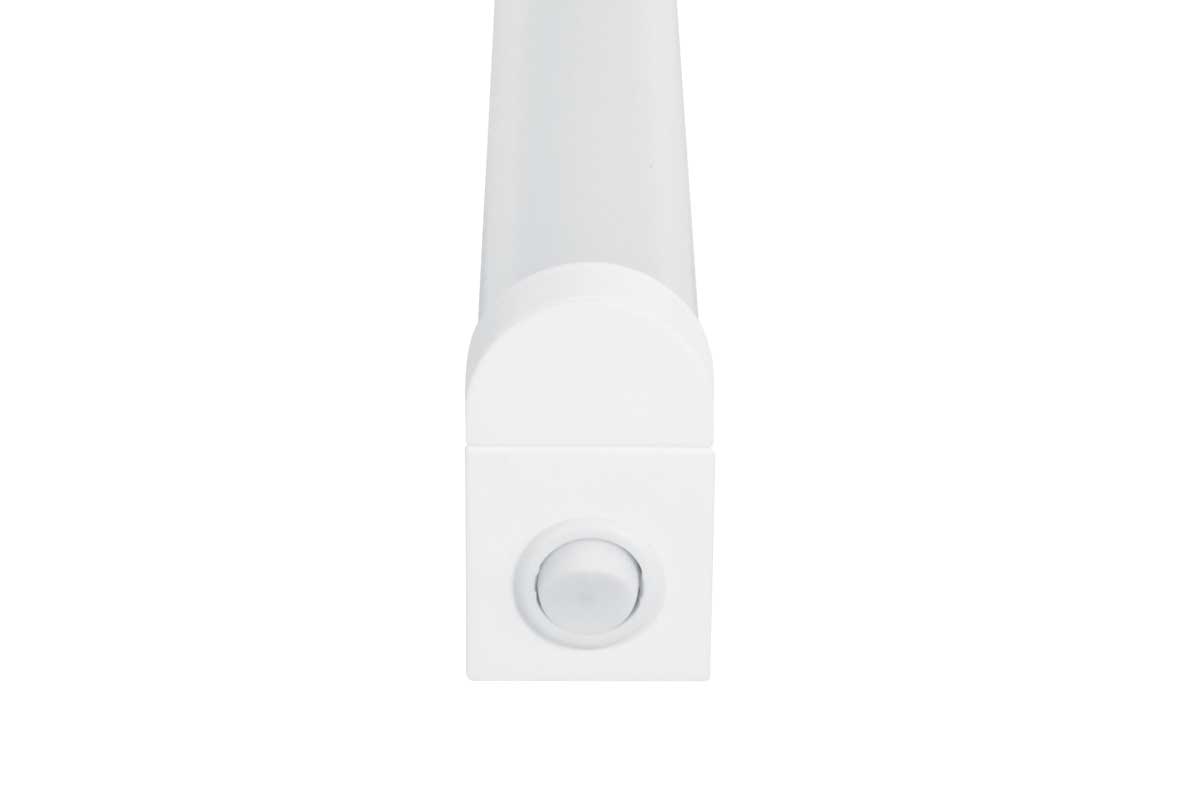

Hliníkové interiérové LED svítidlo určené pro přisazenou montáž na strop nebo stěnu, s difuzorem z translucentního akrylátu a vestavným vypínačem v bočním víčku.
| Kód | Typ | Ta Max.: [°C] |
Světelný tok LED zdrojů [lm] |
Světelný tok svítidla: [lm] |
Spotřeba svítidla: [W] |
Účinnost svítidla: [lm/W] |
Hmotnost netto: [kg] |
A [mm] |
D [mm] |
|---|---|---|---|---|---|---|---|---|---|
| 22415 | SB LED 1.1ft 1100/840 | 35 | 1180 | 1070 | 9 | 119 | 0,5 | 360 | 230 |
| 22425 | SB LED 1.2ft 2200/840 | 35 | 2340 | 2130 | 15,2 | 140 | 0,8 | 590 | 460 |
| 22435 | SB LED 1.4ft 4400/840 | 35 | 4670 | 4250 | 29,8 | 143 | 1 | 1150 | 1020 |
| 22445 | SB LED 1.5ft 5500/840 | 35 | 5890 | 5360 | 36,7 | 146 | 1,3 | 1430 | 1300 |
Technické parametry
- Účinnost svítidla: 146 lm/W
- Stupeň ochrany: IP20
- Minimální teplota okolí: ta = 0 °C
- Maximální teplota okolí: ta = 35 °C
- Životnost: 50000 hodin / L90/B10
- Koecifient oslnění (UGR) od 25 do 25,6
- Mechanická pevnost: IK08
- Tolerance chromatičnosti (MacAdam): SDCM3
- Certifikace CE
Způsob montáže
- Vhodné pro montáž na strop
- Vhodné pro montáž na stěnu
- Vhodné pro povrchovou montáž
Provedení
- Základna: hliníkový profil bílé barvy (RAL 9003)
- Difuzor: translucentní polykarbonát (PC), UV stabilní, nárazuvzdorný

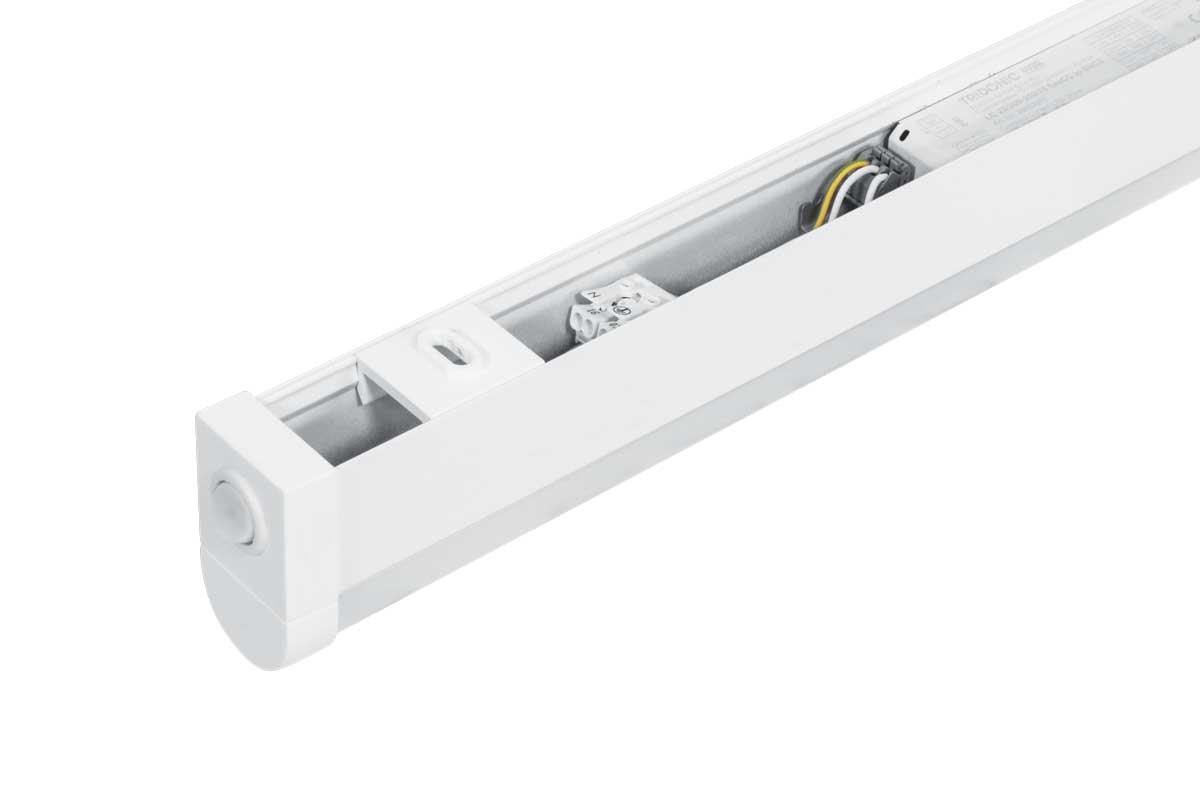

- Připojení: bezšroubová třípólová svorkovnice
Ke stažení
LDT data a montážní návody nově naleznete upřesněné pro konkrétní svítidlo po kliknutí na objednací číslo v tabulce výše.
BIM
Stáhněte si BIM objekty.
Více o BIM naleznete na bim.lighting.
Nákresy a grafy svítivosti
Nic vám to neříká?
Podívejte se na návod, ve kterém vysvětlujeme co lze z těchto grafů vyčíst.
Svítidlo je vhodné pro sociální zařízení, kuchyňské linky, nábytkové stěny, šatny, pracovní plochy a výlohy.
