MATCH

modulární výkonný LED reflektor

Varianty produktů a technická data Po kliknutí na kód se zobrazí informace o vybraném produktu.
Kód Typ Ta Max.:
[°C]		 Světelný tok LED zdrojů
[lm]		 Světelný tok svítidla:
[lm]		 Hmotnost netto:
[kg]		 A
[mm]		 B
[mm]
11413 MATCH 36950/840 50 36950 36950 8,9 180 585
11414 MATCH 73900/840 50 73900 73900 18 260 560
11415 MATCH 110850/840 50 110850 110850 35 315 830
11416 MATCH 147800/840 50 147800 147800 44 315 1110
MATCH MATCH MATCH MATCH MATCH MATCH

Technické parametry

  • Účinnost svítidla: lm/W
  • Stupeň ochrany: IP66
  • Minimální teplota okolí: ta = -35 °C
  • Maximální teplota okolí: ta = 50 °C
  • Životnost: 50000 hodin / L90/B10
  • Pevnost v nárazu: IK05
  • Tolerance chromatičnosti (MacAdam): SDCM3

Provedení

  • Základna: slitina hliníku antracitové barvy (RAL 7039)
  • Difuzor: optický systém PMMA
  • Připojení: instalační krabice

Ke stažení

LDT data a montážní návody nově naleznete upřesněné pro konkrétní svítidlo po kliknutí na objednací číslo v tabulce výše.

BIM

Stáhněte si BIM objekty.
Více o BIM naleznete na bim.lighting.

Graphisoft ARCHICAD
Autodesk REVIT

Nákresy a grafy svítivosti

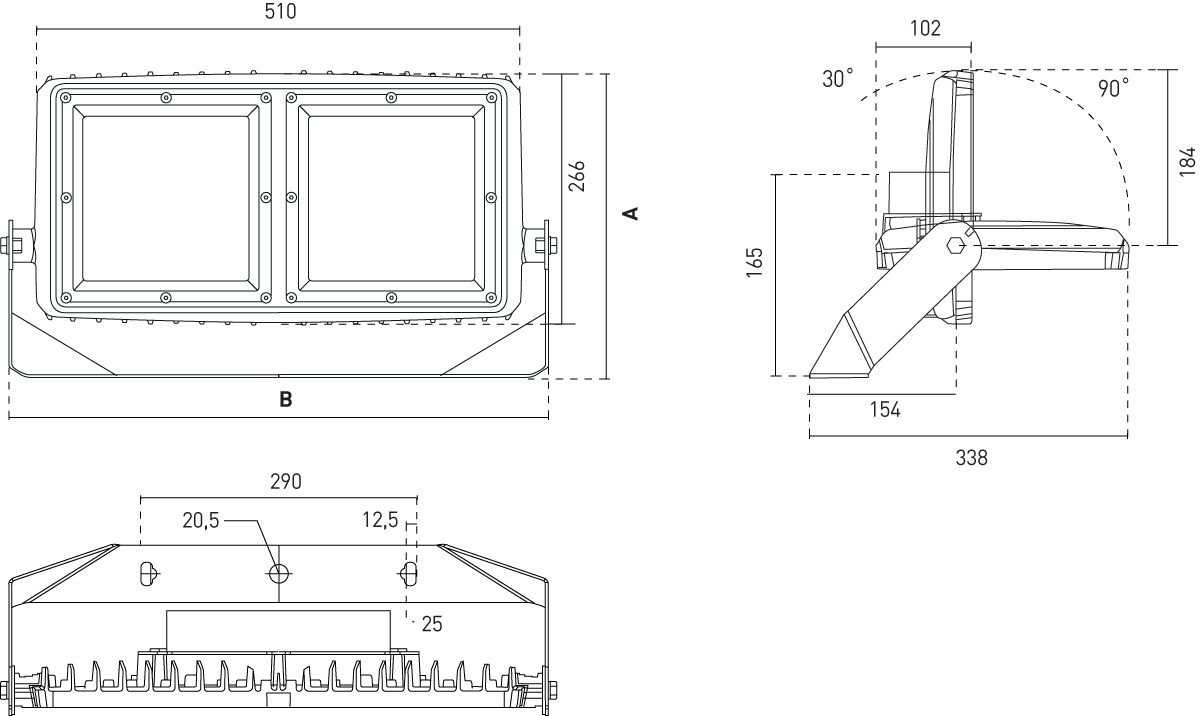

Nákres
Graf svítivosti

Nic vám to neříká?

Podívejte se na návod, ve kterém vysvětlujeme co lze z těchto grafů vyčíst.

Svítidlo je vhodné pro osvětlení sportovních stadionů, nádražní a přístavní nakládací plochy, venkovní a interiérové průmyslové objekty.
