FUTURA ES
| Kod | Typ | Ta Max.: [°C] |
Strumień świetlny modułów LED [lm] |
Strumień świetlny oprawy oświetleniowej: [lm] |
Zużycie prądu: [W] |
Efektywność świetlna: [lm/W] |
Waga netto: [kg] |
A [mm] |
D [mm] |
|---|---|---|---|---|---|---|---|---|---|
| 10020 | FUTURA 2.2ft ES PC Al 3200/840 | 50 | 3470 | 3230 | 18,1 | 178 | 1,4 | 612 | 475 |
| 10030 | FUTURA 2.2ft ES PC Al 4400/840 ML | 45 | 4700 | 4370 | 24,1 | 181 | 1,4 | 612 | 475 |
| 10050 | FUTURA 2.4ft ES PC Al 6400/840 | 50 | 6600 | 6140 | 34,3 | 179 | 2,4 | 1172 | 700 |
| 10060 | FUTURA 2.4ft ES PC Al 8800/840 ML | 45 | 9100 | 8460 | 47,0 | 180 | 2,4 | 1172 | 700 |
| 10070 | FUTURA 2.4ft ES PC Al 12800/840 | 40 | 13014 | 12100 | 66,4 | 182 | 2,6 | 1172 | 700 |
| 111767 | FUTURA 2.4ft ES PC Al 14000/840 | 40 | 14780 | 13750 | 76,1 | 181 | 2,6 | 1172 | 700 |
| 10090 | FUTURA 2.5ft ES PC Al 8000/840 | 50 | 8034 | 7470 | 40,7 | 184 | 3,0 | 1452 | 940 |
| 10100 | FUTURA 2.5ft ES PC Al 11000/840 ML | 45 | 11120 | 10340 | 56,7 | 182 | 3,0 | 1452 | 940 |
| 10110 | FUTURA 2.5ft ES PC Al 16000/840 | 40 | 16150 | 15020 | 81,3 | 185 | 3,2 | 1452 | 940 |
| 111768 | FUTURA 2.5ft ES PC Al 18000/840 | 40 | 18030 | 16770 | 93,9 | 179 | 3,2 | 1452 | 940 |
| 111769 | FUTURA 2.5ft ES PC Al 20000/840 | 40 | 20110 | 18700 | 107,6 | 174 | 3,2 | 1452 | 940 |
| 111770 | FUTURA 2.5ft ES PC Al 22000/840 | 35 | 22180 | 20630 | 119,3 | 173 | 3,4 | 1452 | 940 |
Dane techniczne
- Efektywność świetlna: 185 lm/W
- Stopień ochrony: IP66
- Minimalna temperatura otoczenia: ta = -25 °C
- Maksymalna temperatura otoczenia: ta = 50 °C
- Minimalna temperatura otoczenia: ta = 0 °C w wersji z zapasowym źródłem światła
- Maksymalna temperatura otoczenia: ta = 40 °C w wersji z zapasowym źródłem światła
- Żywotność: 200000 godzin / L95 @25°C
- Współczynnik olśnienia (UGR) od 22,3 do 26
- Wytrzymałość na uderzenie: IK10
- Tolerancja chromatyczności (MacAdam): SDCM3
- Certyfikacja ENEC, CB, EPD
Sposób montażu
- Nadaje się do montażu poprzez zawieszenie
- Nadaje się do montażu na suficie
- Nadaje się do montażu na ścianie
- Nadaje się do montażu na powierzchni
Materiały/wykończenia
- Korpus: Szary PC (wysoka odporność mechaniczna, stabilność UV, RAL 7035)
- Dyfuzor: Półprzezroczyste PC (wysoka odporność mechaniczna, stabilność UV)
- Reflektor: Blacha stalowa, biała (RAL 9003)
- Zaciski: Poliamid + 15% włókno szklane, Stal nierdzewna + poliamid
- Uszczelka: Poliuretan (PUR), wypełniony pianką rowek bazowy
- Przyłącze: Bezśrubowy trójbiegunowy blok rozdzielczy, 3-biegunowy bezśrubowy blok rozdzielczy, 3-przewodowe okablowanie do instalacji przelotowej (przekrój 1,5 mm2, 2,5 mm2 dostępne na żądanie), 5-biegunowy bezśrubowy blok rozdzielczy, 5-przewodowe okablowanie do instalacji przelotowej (przekrój 1,5 mm2, 2,5 mm2 dostępne na żądanie), Bezśrubowy pięciobiegunowy blok rozdzielczy, 7-biegunowy bezśrubowy blok rozdzielczy, 7-przewodowe okablowanie do instalacji przelotowej (przekrój 1,5 mm2, 2,5 mm2 dostępne na żądanie), Bezśrubowy siedmiobiegunowy blok rozdzielczy
- Dławiki kablowe: Gwint M20x1.5 (w zestawie)
Sprzęt elektryczny
- Możliwość wykonania w wersji awaryjnej
- Możliwość dostarczenia w wersji z funkcją ściemniania
Do pobrania
Kliknij odpowiedni kod produktu w powyższej tabeli, aby uzyskać dostęp doplików EULUMDAT (.ldt) oraz instrukcji montażu danej oprawy.
BIM
Pobierz obiekty BIM.
Więcej o BIM na stroniebim.lighting.
Akcesoria do FUTURA ES

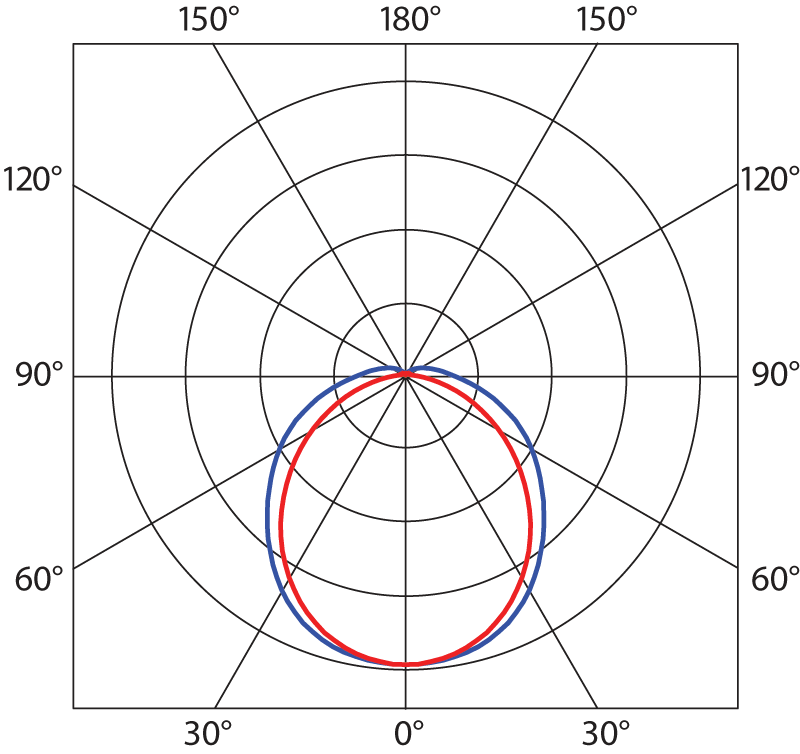

Rysunki i wykresy luminancji
Nic z tego nie rozumiesz?
Zapoznaj się z poradnikiem wyjaśniającym, co można odczytać z tych wykresów.
